핀 ~ 부쉬 사이의 공간 (Clearance) 을 크게 하여, 체인을 가이드로 규제함으로써, 곡선 반송을 가능하게 한 더블 피치 체인입니다. * 특수형 대응품입니다. 스테인리스 사양・람다 (무급유) 사양도 제작하므로, 당사에 문의하여 주시기 바랍니다.

핀 ~ 부쉬 사이의 공간 (Clearance) 을 크게 하여, 체인을 가이드로 규제함으로써, 곡선 반송을 가능하게 한 RS 형 체인입니다. * 특수형 대응품입니다. 스테인리스 사양・람다 (무급유) 사양도 제작하므로, 당사에 문의하여 주시기 바랍니다.

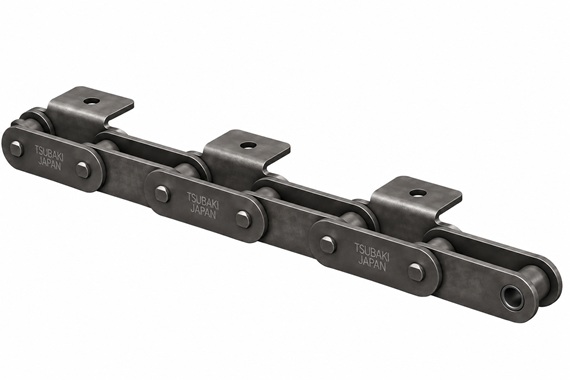

더블 피치 체인의 핀에 설치된 구멍을 이용하여 각종 어태치먼트를 장착하는 체인으로 반송용에 사용됩니다. 일반 사양, SS (스테인리스) 사양 이외, NP (니켈도금) 사양에도 대응합니다.

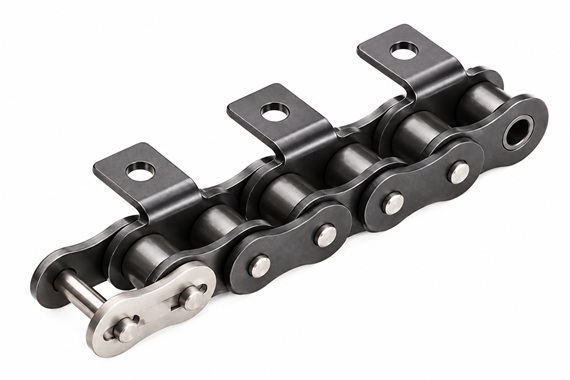

RS 형 체인의 핀에 구멍을 설치, 그 구멍을 이용하여 각종 어태치먼트를 장착하는 체인으로 반송용에 사용됩니다. 일반 사양, SS (스테인리스) 사양 이외, NP (니켈도금) 사양에도 대응합니다.

전용의 니들을 사용한, 마모 연신율 (Elongation) 제로 (Zero) 의 간헐 반송용 체인입니다. 이 제품으로 인해, 지금까지 불가능했었던 반송 시스템에서의 사용이 가능하며, 생산성 향상을 위한 자동화, 생력화 (省力化) , 고속화에 공헌합니다. 일반 사양 외에도 고정도 (高精度) 사양・스테인리스 사양도 구비되어 있습니다.

핀 ~ 부쉬 사이에 니들 케이지 (케이지는 엔지니어링 플라스틱제) 를 삽입 운동 개시 시에 미미하게 초기 마모 연신율 (0.03%) 이 발생한 후, 마모 연신율은 발생하지 않습니다. 본체 체인은 스틸제입니다. 니들 부쉬 체인에 비해 저가 (安価) 의 체인입니다.

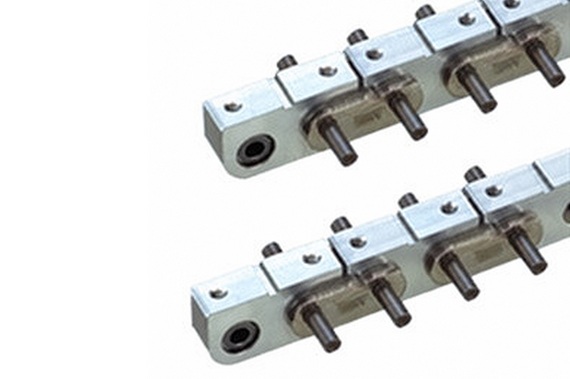

베어링 부에 스틸제 니들 베어링을 삽입 내부 블록은 알루미늄 + 스틸제로 초기 마모 연신율 (Elongation) 0.01% 가 발생한 후에는, 마모 연신율은 발생하지 않습니다. 체인 피치 정밀도가 높고, 또한 피치가 작기 때문에, Small Work 에서의 고정도 (高精度) 위치 결정이 가능합니다. 경량이므로 구동부를 포함하여 콤팩트한 설계가 가능합니다. * 본 체인은 고객의 용도・요구에 맞추어 상시 설계・제작하기 때문에, 검토시에는 당사에 문

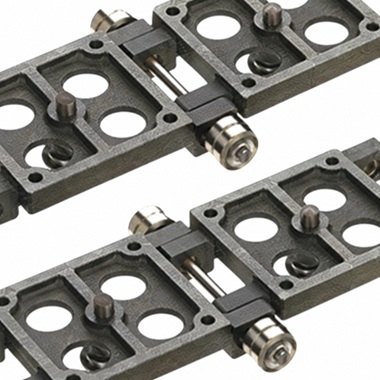

베어링 부, 사이드 롤러, 가이드 롤러에 니들 베어링 (스틸제) 을 삽입 초기 마모 연신율 (Elongation) 0.01% 가 발생한 후, 마모 연신율은 발생하지 않습니다. 체인 피치 정도는 ±0.05mm 로 고정도 (高精度) 의 위치 결정이 가능합니다. 링크 중앙 (하부) 의 센터 롤러로 좌우 흔들림을 억제하고, 링크 중앙 (상부) 에 지그 (Jig) 장착 용의 기준 핀을 설치할 수 있습니다. 본체 재질은 스틸제로 흑염 처리하였습니다.

소경 (小径) 롤러와 대경 (大径) 롤러를 조합한 독자적인 구조로, 체인 속도의 2.5 배의 고속 운반을 가능하게 한 프리 플로 체인입니다. 체인 속도가 저속이므로, 저소음의 Accumulation 이 가능합니다. 체인 본체 (4종류) 와 롤러 (7종류) 와의 조합으로, 용도에 맞추어 선택할 수 있습니다. 프레임 내의 부품이 떨어지는 것을 방지하는, 스냅 커버 부착도 라인업. 액세서리도 풍부하게 구비되어 있습니다. 배속 체인과 배속 체인 스냅

체인과 반송물의 속도는 1 : 1 의 동일한 속도입니다. 톱 롤러 체인에 비해 중심이 낮아, 양 사이드의 롤러로 받치기 때문에 안정적인 반송이 가능합니다. 스냅 커버 부착에도 대응합니다. * 배속 체인의 스틸 레일 부착 알루미늄 프레임을 사용할 수 있습니다.

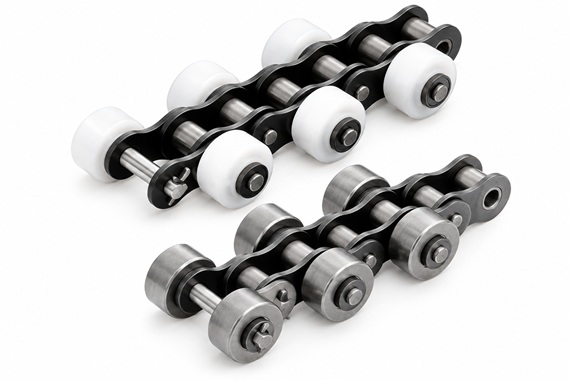

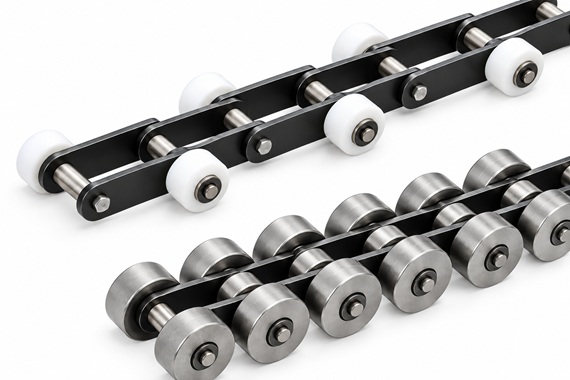

사이드 롤러 더블 피치 체인은, 더블 피치 체인의 핀을 연장하여, 연장한 부분에 자유롭게 회전하는 사이드 롤러를 장착한 프리 플로 체인입니다. 사이드 롤러 형이므로, 컨베이어의 콤팩트화에 적합합니다. 또한 사이드 롤러가 다수 부착되어 있어, 작은 반송물을 직접 싣는 컨베이어에도 적합합니다.

RS 형 체인의 핀을 연장하여, 연장한 부분에 자유롭게 회전하는 사이드 롤러를 장착한 프리 플로 체인입니다. 사이드 롤러 형이므로, 컨베이어의 콤팩트화에 적합합니다. 또한 사이드 롤러가 다수 부착되어 있어, 작은 반송물을 직접 싣는 컨베이어에도 적합합니다.

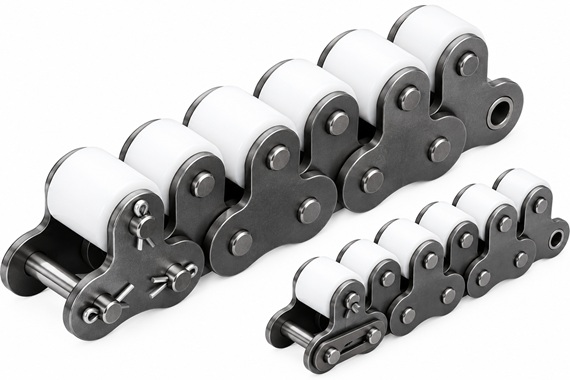

톱 롤러 더블 피치 체인은, 더블 피치 체인의 플레이트를 상부 (上部) 에 연장하여, 연장한 부분에 자유롭게 회전하는 톱 롤러를 장착한 프리 플로 체인입니다. 체인 자체의 폭 치수는, 다른 프리 플로 체인보다도 작게 되어 있어, 톱 롤러를 양측의 플레이트로 지지하고 있기 때문에, 견고한 프리 플로 컨베이어에 적합합니다.

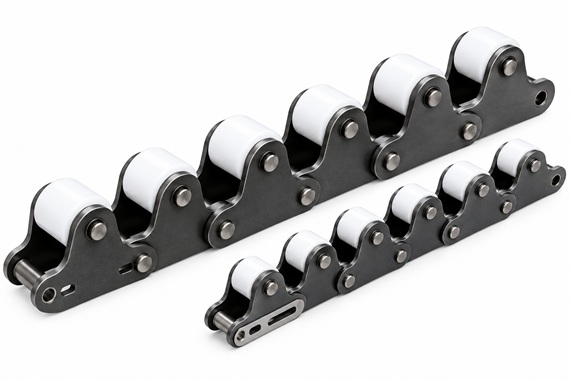

톱 롤러 RS 형 체인은, RS 형 체인의 플레이트를 상부 (上部) 에 연장하여, 연장한 부분에 자유롭게 회전하는 톱 롤러를 장착한 프리 플로 체인입니다. 체인 자체의 폭 치수는, 다른 프리 플로 체인보다도 작게 되어 있어, 톱 롤러를 양측의 플레이트로 지지하고 있기 때문에, 견고한 프리 플로 컨베이어에 적합합니다.
